YSLYSY-JZ 4X10 Steuerleitung m.Stahldrahtgeflecht

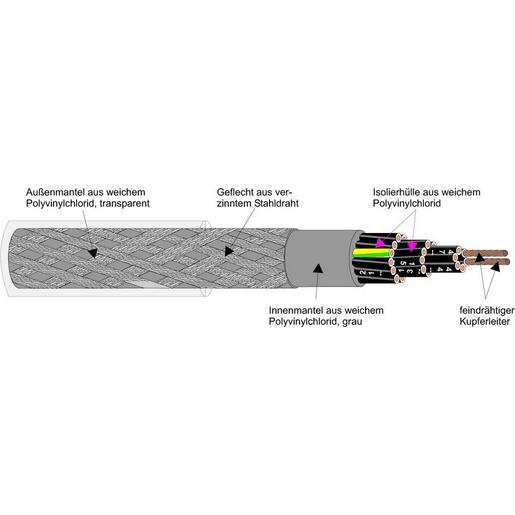

NEWFLEX Steuerleitung YSLYSY-.. mit Abschirmung aus verzinktem Stahldrahtgeflecht. Aufbau: – Ausführung in Anlehnung an VDE Entscheidung Nr. 41, VDE 0250, 0271, 0281 und 0293, -feindrähtige, blanke Kupferlitze nach VDE 0295, -PVC-Aderisolierung, -Aderkenn- zeichnung: ab 3adrigen Leitungen eine Ader grüngelb, alle weiteren Adern schwarz mit fortlaufendem Zahlenaufdruck nach VDE 0293, -Verseilung der Adern in konzentrischen Lagen, -Außenmantel transparent, -Das verzinnte Stahldrahtgeflecht bietet einen hohen mechanischen Schutz und eine wirksame elektriische Abschirmung bei großer Flexiblität. Der zu sätzliche Außenmantel schützt das Geflecht vor mech. Beschädigung. Diese dreifach geschützte Steuerleitung wird den rauhesten Betriebsverhältnissen gerecht ! Verwendung: Als Meß-,Steuer-und Regelungsleitung für Verlegung in trockenen und feuchten Räumen für Datenübertragung bei Werkzeugmaschienen, Fliess-und Montagebändern, Fertigungsstraßen, Verfahrenstechnik usw., d.h. in allen technischen Bereichen. Sie werden also überall dort eingesetzt, wo Leistungen, Impulse, Daten oder Signale übertragen werden sollen. Hohe Flexilität, mechanische Robustheit, thermische Beständigkeit und weitgehende Beständigkeit gegen Öl, Benzin, Laugen, Fette, Chemikalien usw. sind hervorzuhebende Merkmahle der NEWFLEX-Steuerleitungen. Technische Daten: -Betriebsspannung max. 500 V, -Prüfspannung eff. 2000 V, -Durchschlagspannung > 5 kV, -Isolationswiderstand mind. 20 MOhm/KM. Temperaturbereich: -bewegt – 5°C bis + 80°C, – festverlegt – 20°C bis + 80°C, – Transport + lagern – 30°C bis + 80°C. Aderfarben: -schwarz mit fortlaufendem weissen Zahlenaufdruck nach VDE 0293 Ausführung, -OZ = nummeriert ohne Schutzleiter, -JZ = nummeriert mit Schutzleiter, -JB = farbige Adern nach VDE 0293, -3. Adern: grün/gelb / braun / hellblau, – 4. Adern: grün/gelb / schwarz / hellblau / braun, -5. Adern: grün/gelb / schwarz / hellblau / braun / schwarz. Zulässiger Biegeradius: 10 x Leitungsdurchmesser, Mindesbiegeradius für Wechselbiegung: 15 x Leitungsdurchmesser.
